Аналого-цифровые преобразователи сигналов вращающихся трансформаторов

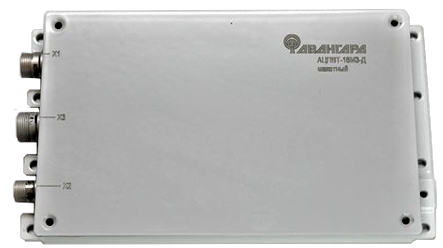

Унифицированный модуль аналого-цифрового преобразователя сигналов вращающихся трансформаторов в цифровой кодУнифицированные модули аналого-цифровых преобразователей сигналов вращающихся трансформаторов (АЦПВТ) в цифровой код  повышенной точности, быстродействия, стойкости и надёжности. АЦПВТ предназначен для создания преобразователей угол-параметр-код, предназначенных для работы с вращающимися трансформаторами типов: ВТ-5, 5БВТ, ВТ-100, БВТ-60, БВТ-80, БВТ-100 и пр.

Область применения:

  • системы управления,
  • навигации,
  • измерения траекторий,
  • обнаружения
  • связи.

Особенности:

  • Высокая точность
  • Высокое быстродействие
  • 16 и 18 разрядный код
  • 10 разрядный выходной код скорости вращения датчика
  • Малогабаритное исполнение (111х111х20 мм)
  • Рабочая температура -60…+85 °С
  • Повышенная стойкость к внешним воздействиям
Заказать, уточнить:

Селенский Александр Александрович
(812) 740-08-58
selenskiy@avangard.org

Технические характеристики

АЦПВТ-16М-О АЦПВТ-18М2-Д
Число двоичных разрядов кода угла 16 18
Число двоичных разрядов кода скорости 10
Дискретность преобразования, угл. с 20 5
Максимальное значение погрешности Е2, квант ±2
Погрешность изменения частоты вращения вала датчика ±3%
Время обновления кода угла, мкс 40
Время обновления кода скорости, мкс 600
Максимальная скорость вращения вала, об/мин 150 60
Напряжение питания, В 5, 15, -15
Диапазон рабочих температур, °С -60…+85
Габаритные размеры, мм 111 х 111 х 20
Масса не более, г 300
Условное обозначение при заказе АЦПВТ-16М-ОПИЖМ.468157.031 ТУ АЦПВТ-18М2-ДПИЖМ.468157.029 ТУ

Заказать, уточнить:

Байков Игорь Владимирович
(812) 740-08-63,  доб. 85-35
baykov_igor@bk.ru

Принцип работы

  • Запись кода угла и частоты вращения в выходные регистры АЦПВТ осуществляется по следующим входным управляющим сигналам:
    • сигнал «Запрет записи кода угла в выходной регистр» (ERDA);
    • сигнал «Запрет записи кода частоты вращения в выходной регистр» (ERDB).
  • При подаче на вход ERDA напряжения высокого уровня в выходных регистрах.угла происходит смена кода (устанавливается код, соответствующий действительному угловому положению) и формируется сигнал «Готовность кода угла» (RDYA) — импульсы отрицательной полярности со следующими параметрами:
    • амплитуда импульсов 11а не менее 3 В;
    • период следования Та не более 40 мкс.
  • При подаче на вход ERDA напряжения низкого уровня на выходных регистрах угла смена кода не происходит и сигнал RDYA не формируется,
  • При подаче на вход ERDB напряжения высокого уровня в выходных регистрах скорости происходит смена кода и формируется сигнал «Готовность кода частоты вращения» (RDYB) — импульсы отрицательной полярности сигнала со следующими параметрами:
    • амплитуда импульсов Uv не менее 3 В;
    • период следования Tv не более 600 мкс.
    • При подаче на вход ERDB напряжения низкого уровня на выходных регистрах скорости смена кода не происходит и сигнал RDYB не формируется.
  • Вывод кода угла и частоты вращения осуществляется по следующим входнымуправляющим сигналам:
    • сигнал «Чтение кода угла первого (старшего) байта кода угла из выходного регистра» (ОЕА1);
    •  сигнал «Чтение второго байта кода угла из выходного регистра» (ОЕА2);
    •  сигнал «Чтение третьего байта кода угла из выходного регистра» (ОЕАЗ);
    •  сигнал «Чтение первого (старшего байта) кода частоты вращения из выходного регистра» (ОЕВ1);
    •  сигнал «Чтение второго байта кода частоты вращения из выходного регистра (ОЕВ2).
  • При подаче на входы 0ЕА1…0ЕАЗ и ОЕВ1, ОЕВ2 напряжения высокого уровня выходные регистры угла и частоты вращения находятся в третьем состоянии (в состоянии высокого импеданса).
  • При подаче на входы АЦПВТ 0ЕА1…0ЕАЗ или ОЕВ1, ОЕВ2 напряжения низкого уровня выходные регистры угла или частоты вращения соответственно находятся в режиме считывания кода.
